| Самый распространенный
пример монтажа ливнестока и сайдинга. |

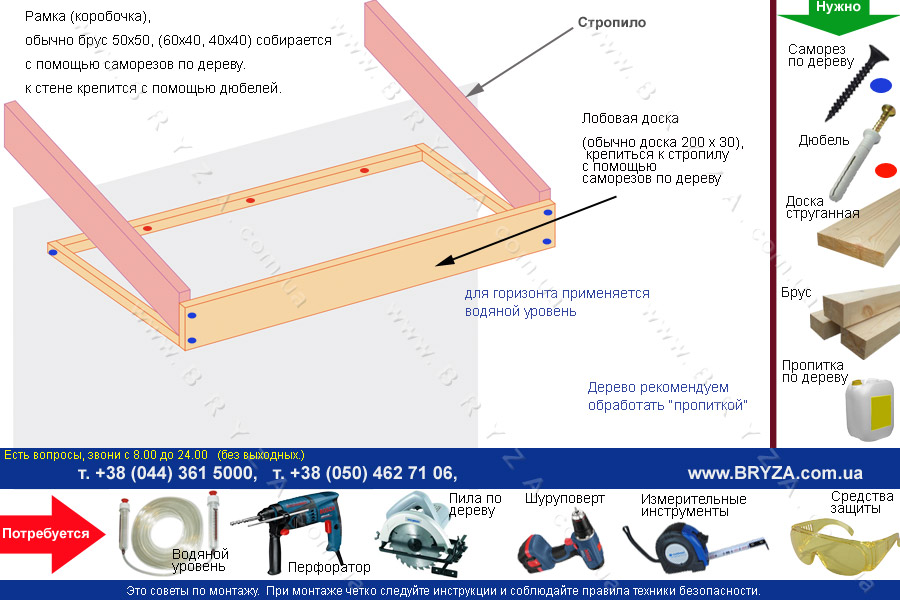

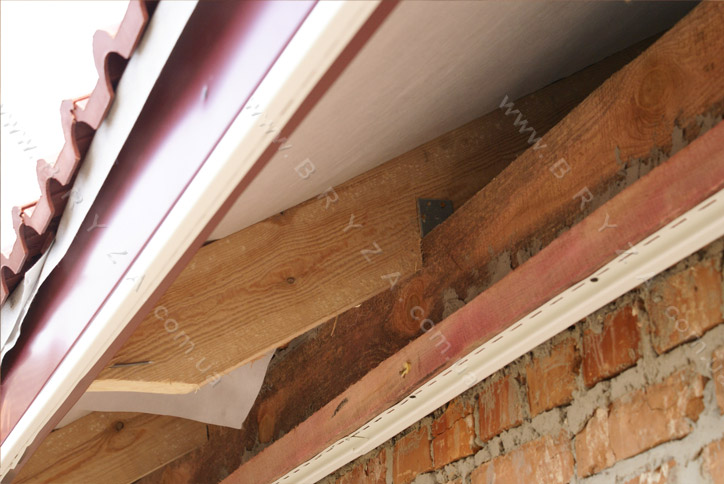

 Делаем
"коробочку" Рис.1 вокруг здания согласно вашего проекта, либо
согласно заказанному у нас строительному чертежу именно под ваш тип крыши.
Для монтажа коробочки используется брус 50 Х 50 мм ( 40Х40мм , 60х40мм и
схожих размеров), часто используют остатки "обрешетки". К брусу
крепится брус |
 |
200х20 (либо схожих
размеров) в последующем "лобовая доска". Рекомендуем обработать
брус пропиткой по дереву против жука, плесени, и пожара, так как дерево
будет постоянно находится на улице, и подвергается всем перепадам температур
и смене влажности. Не стоит экономить на пропитке,
если "коробочка начнет гнить или деформироваться от повреждения насекомыми,
ремонт либо замена обойдется значительно дороже.
При работе с деревом рекомендуем сначала напилить необходимые деревянные
заготовки из бруса и доски, обработать пропиткой, а после начинать монтаж.
Если понадобится что либо подрезать, то места подпилов следует так же обработать
пропиткой.
Для монтажа
"КОРОБОЧКИ" обычно используются одонированные саморезы по дереву
размером 100х3,5 мм и 50х3,5 мм либо схожих размеров и дюбеля 100х4,5 по
тому материалу, из которого у вас стены, например кирпич.
Для монтажа вам понадобится: перфоратор,
бур по камню, пила по дереву, шуруповерт, измерительные приборы, водяной
уровень и средства защиты труда. |

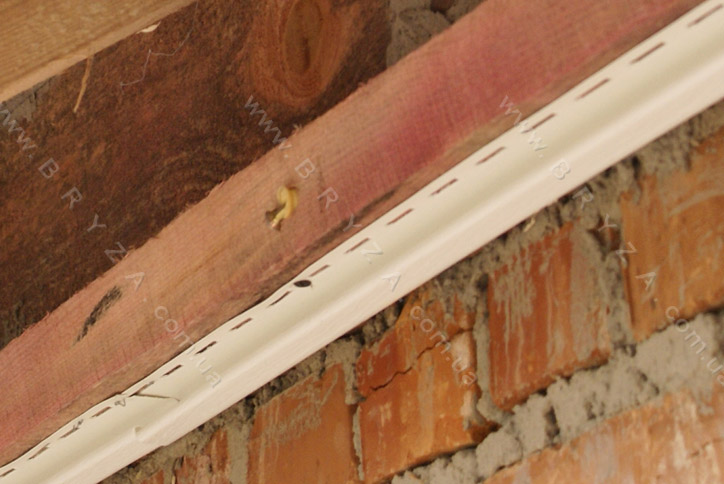

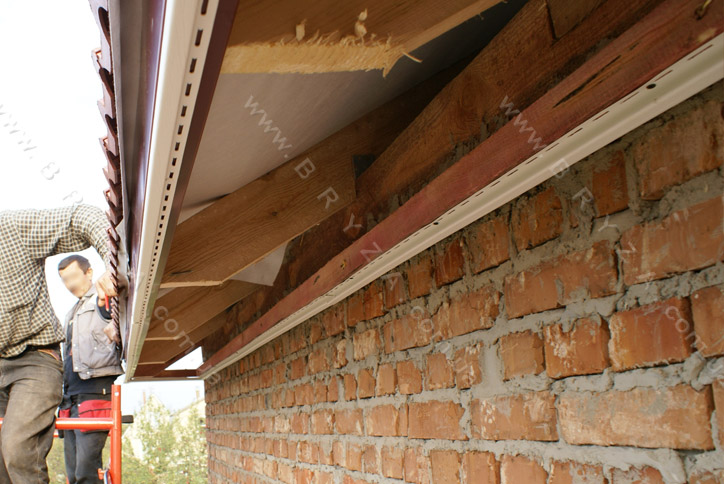

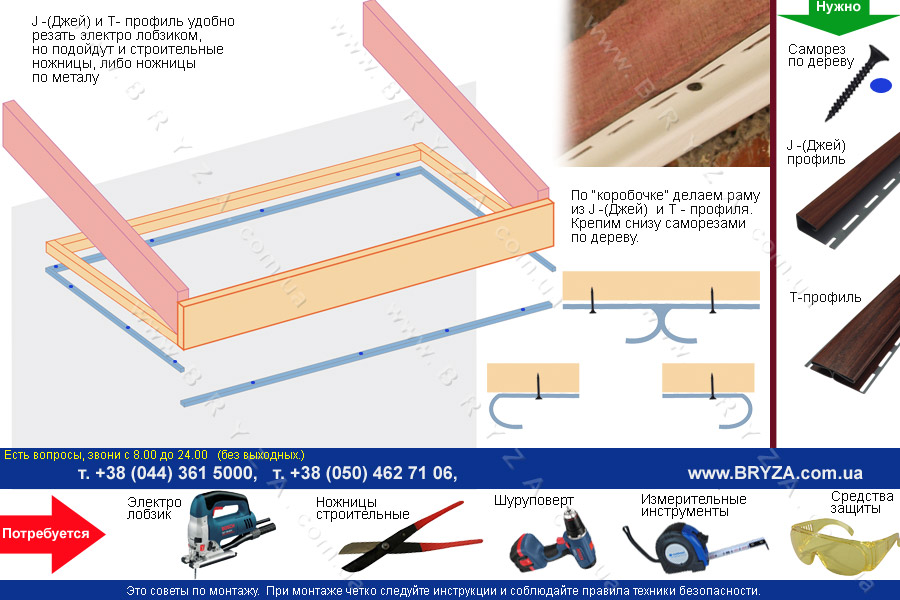

| После
монтажа коробочки и прибивания лобовой доски, снизу к "КОРОБОЧКЕ"
крепится J (джей) профиль и Т профиль. Рис.2 Если работы ведутся на высоте,
рекомендуем порезку профиля делать внизу, а наверх подавать с помощью веревки
с прикрепленным к ней металлическим крючком. Для крепления J (джей) |
 |
и Т профиля обычно
используются одонированные саморезы "блошка" 9,5х3,5 мм.
Для монтажа вам понадобится: шуруповерт,
инструмент для порезки профиля (удобно использовать электро лобзик) измерительные
приборы и средства защиты труда. |

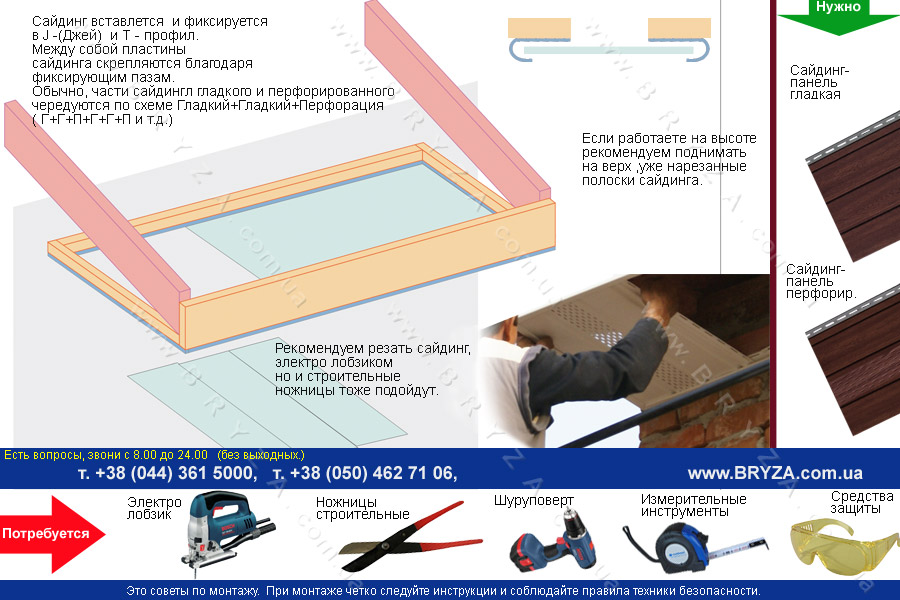

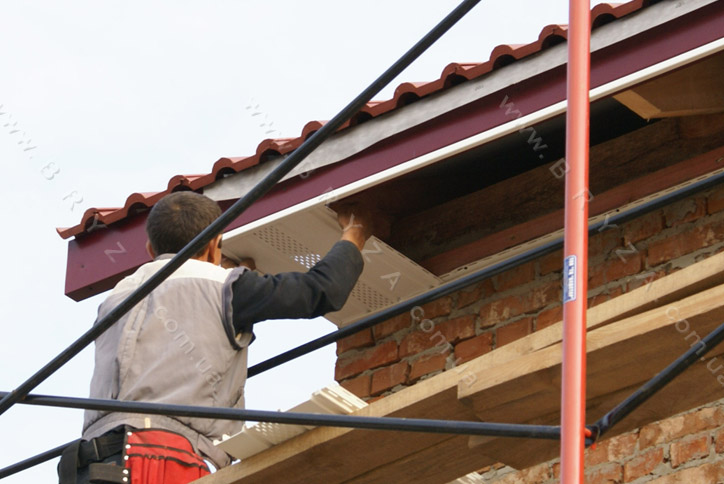

| После
монтажа периметра из профиля, следует приступать к монтажу подкровельного
сайдинга (софита) Рис.3. Обычно вырезается и подгоняется один кусок,
и по нему как по шаблону, делается нарезка остальных кусков, с чередованием
гладкого и префорированого сайдинга, согласно выбранной |
 |
| вами схемы и инструкци.
Совет. Удобно подавать куски нарезанного сайдинга (софита) на высоту
с помощью веревки и крючка. Монтаж нарезанных панелей сайдинга, осуществлется
путем механической фиксации в J (джей) и Т профиля BRYZA
(БРИЗА), без каких либо клеев и саморезов. |

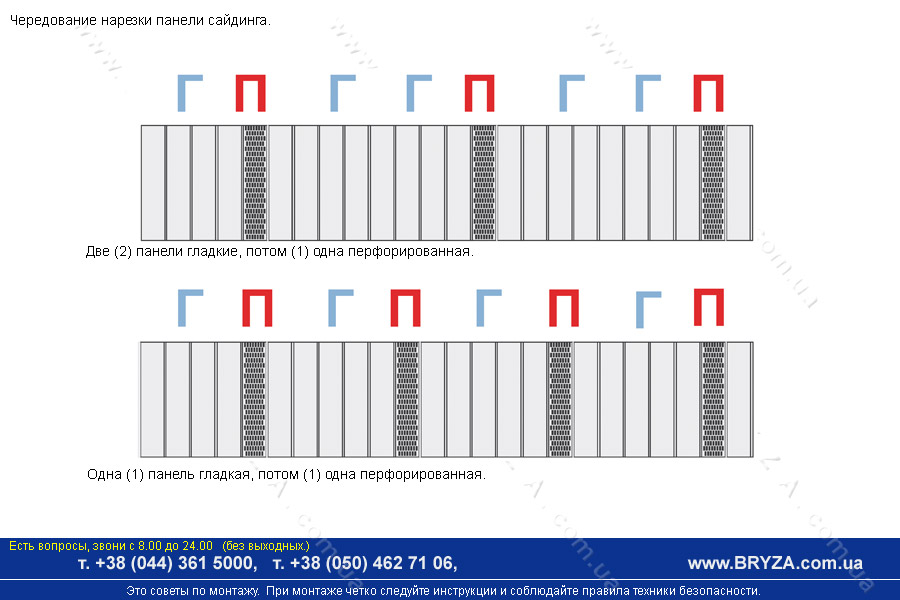

| При монтаже,
для обеспечения хорошей вентиляции подкровельного
пространства рекомедуем чередовать отрезы цельного сайдинга BRYZA (БРИЗА)
с отрезами перфорированного сайдинга BRYZA (БРИЗА), наиболее распосратненные
типы чередования отрезов: гладкий+ гладкий
+ перф + |
 |
| гладкий
+ гладкий
+ перф или гладкий
+ перф + гладкий
+ перф + гладкий
+ перф .Рис.
5 |

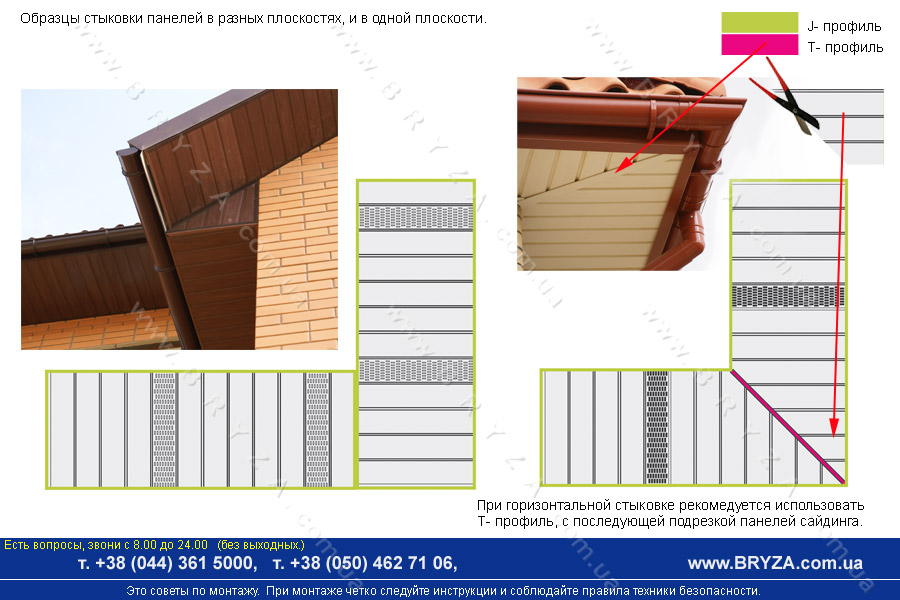

При горизонтальной
стыковке сайдинга рекомедуем использовать
Т профиля BRYZA (БРИЗА), с последующей подрезкой
панелей сайдинга. Рис. 6.
Для монтажа вам понадобится: инструмент
для порезки сайдинга измерительные приборы, и средства защиты труда.
|
 |

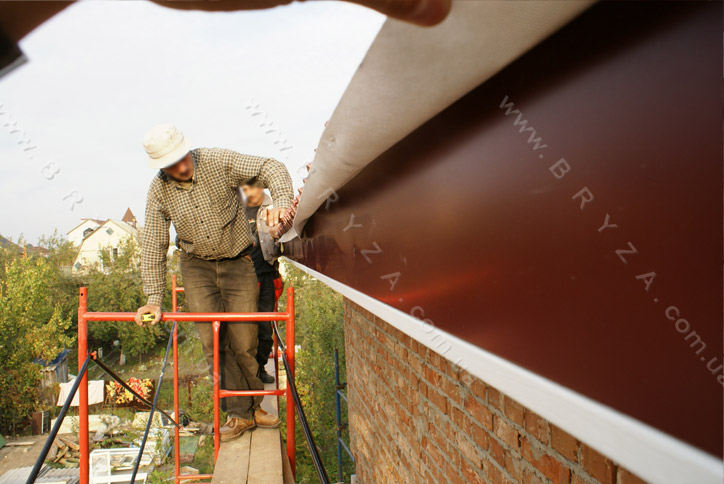

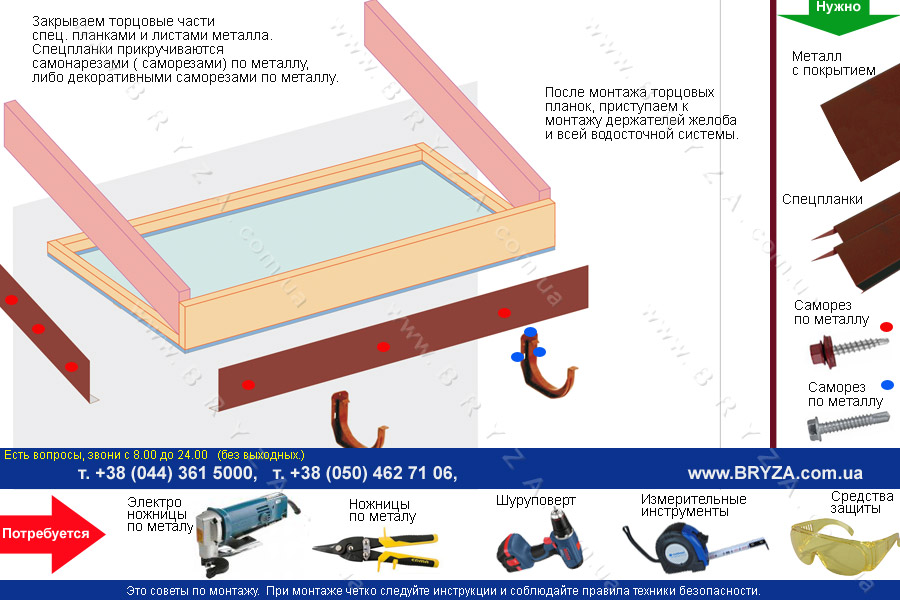

| Когда
завершен монтаж сайдинга, приступаем к монтажу тоцовых планок. Рис.4.
Рекомендуется делать торцовые планик на заказ,
только после окончания монтажа и измерения КОРОБОЧКИ, при заказе рекомендуем
пользоватся советами специалистов BRYZA (БРИЗА). |
 |
Торцовые планки существуют
разных размеров, под разные типы кровли, и варианты подбивки сайдинга. Не
заказывайте стандартные спецпланк. Цена у стандартной спецпланки, такая
же как у заказной. Советы как замерить торцовую планку можно прочитать в
доборные материалы.
Углы, фронтонные и торцовые выступы коробочки, которые не закрываются спецпланками,
рекомендуется закрывать вырезанными под размер листами
металла.
Для монтажа спецпланок и листов металла рекомендуем использовать специальные
прорезиненные саморезы
с с шестигранными шляпками, под цвет торцовых планок.
Для монтажа вам понадобится: ножницы
по металлу, шуруповерт с шестигранной насадкой, измерительные приборы и
средства защиты труда. |

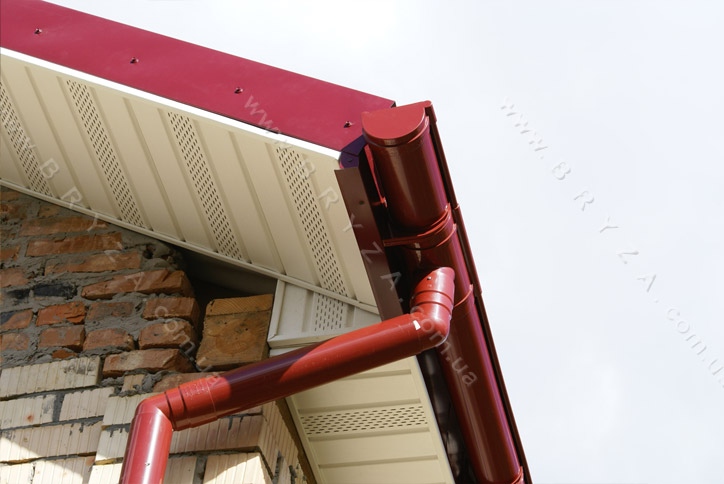

| Когда монтаж торцовых
планок и обивки окончен, можно приступать к монтажу водосточной системы
BRYZA (БРИЗА). |

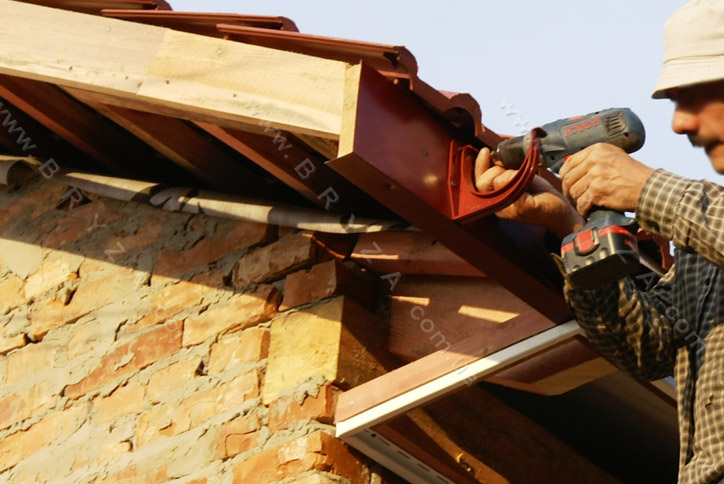

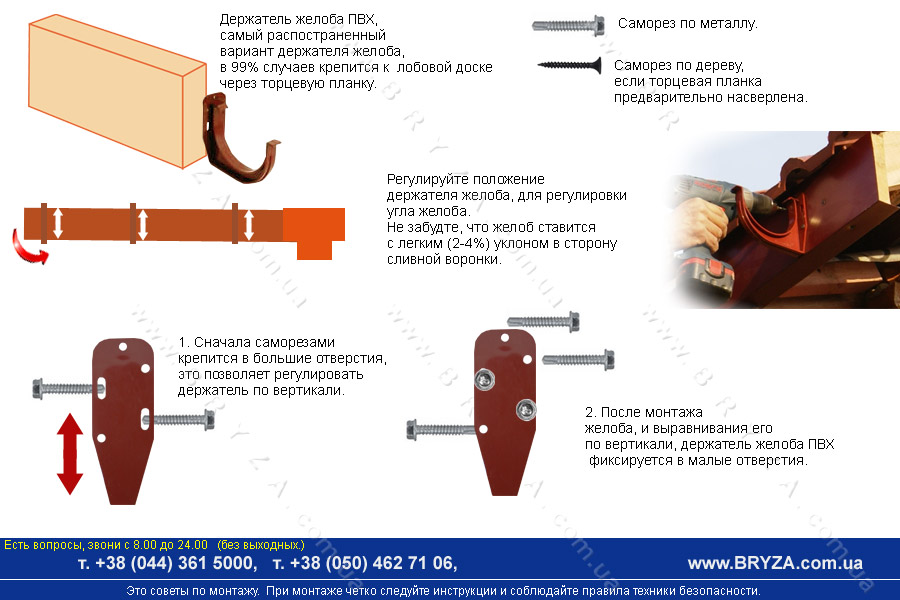

| Грамотно
нанесите разметку на торцовые планки, для последующего монтажа держателей
желоба из ПВХ. Помните, что желоб должен иметь небольшой наклон 2-5% в сторону
воронки желоба. Держатели желоба крепятся на расстоянии 50-60 см друг от
друга. Рис.7. |
 |
| Держатели сначала прикручиваются
в продолговатые отверстия, это дает возможность регулировать держатели вверх
вниз, что бы выставить горизонтальное направление желоба, а после выставления
желоба фиксируются в круглые отверстия. |

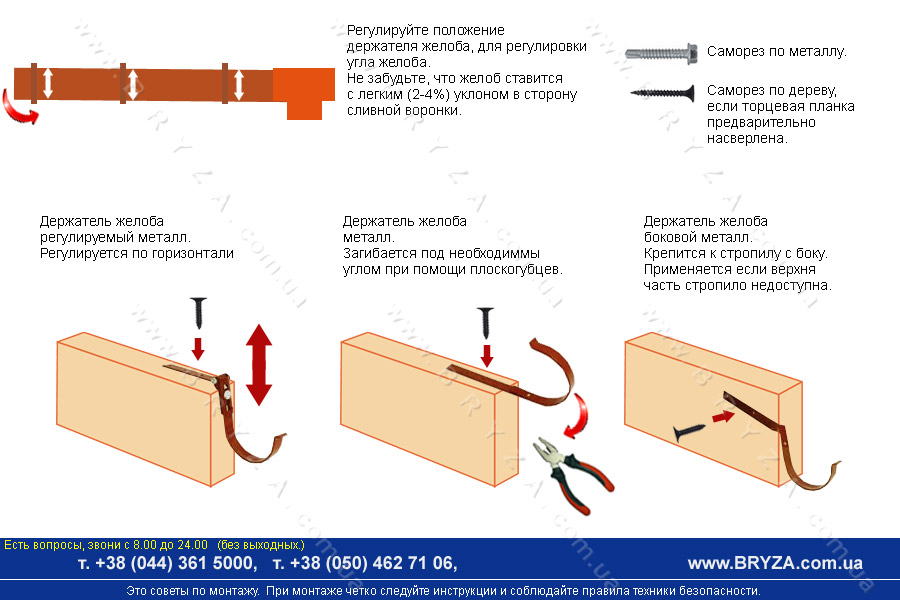

Держатели
могут быть различными, под разные способы монтажа:
1. Держатель ПВХ в стандартной схеме монтажа.
2. Держатель желоба металлический прямой, прикручивается с врехней плоскости,
и загибается плоскогубцами под необходимым углом. |
 |
3. Держатель желоба
металлический регулируемы, прикручивается с верхней плоскости и регулируетсяя
на глубину выступа.
4. Держатель желоба металлический боковой , прикручивается сбоку, и загибается
плоскогубцами под необходимым углом. На Рис.8.
мы показали различные типы держателей BRYZA и схему их монтажа . |
| После
монтажа крюков (держателей желоба) можно приступать к монтажу самого желоба
с воронками, соединяя его соединительными муфтами. Желоб стыкуется с помощью
зажимов с резиновыми прокладкакми, без применения клеев и саморезов. На
торцах желоб закрывается заглушками желоба. |

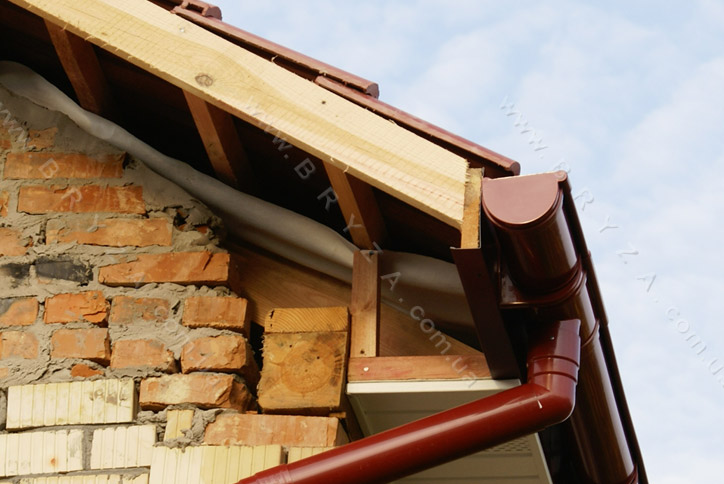

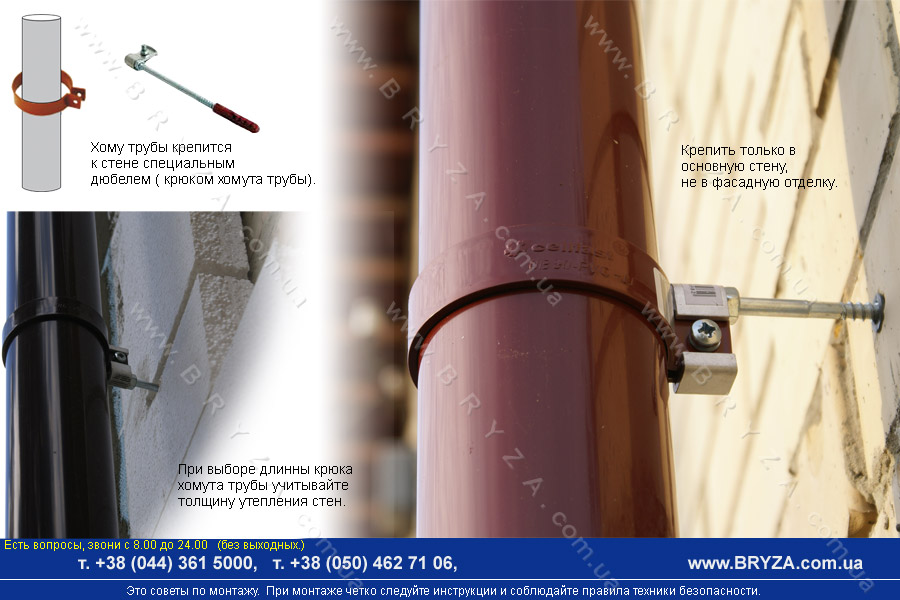

| После
монтажа желоба, под воронками желоба дюбелятся в стену крюки хомута трубы.
Крюки хомута трубы есть трех размеров, например если стена утеплена пенопластом
и покрыта штукатуркой (60-70 мм), рекомендуется брать крюки хомута трубы
большей длинны, а если стена покрыта клинкерной плиткой |
 |
10 мм, то можно использовать
крюки хомута трубы меньшей длинны. Рис.9.
Рекомендуем подбирать крюк трубы вместе со специалистами BRYZA. Помните
крюки хомутов трубы BRYZA (БРИЗА) крепятся
только в основные стены, а не в сайдинг либо отделочные панели. Во время
сильного дождя через сливную трубу проходит большой объем воды, и она испытывает
нагрузку, если крюк трубы будет установлен хлипко и некачественно, то трубу
может сорвать. |

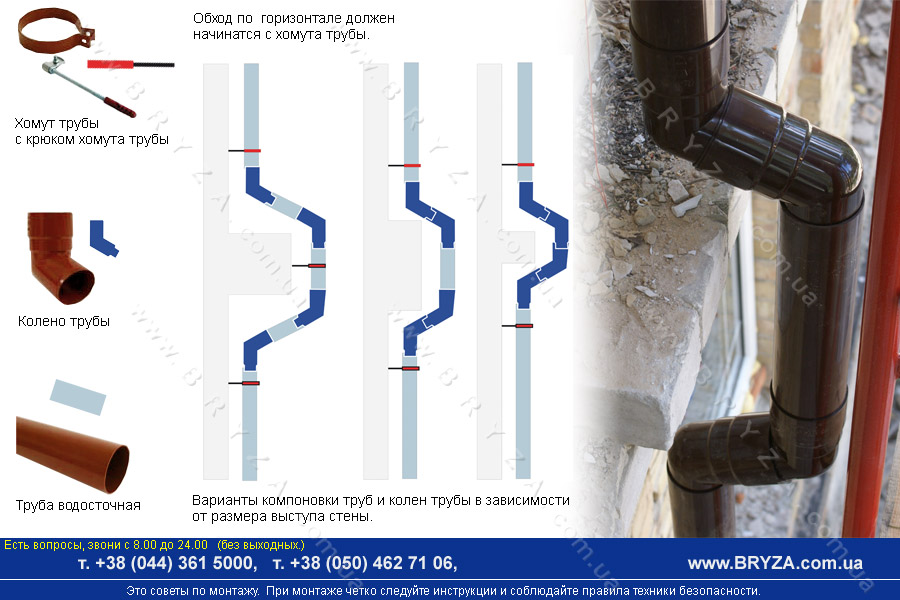

| Обходы
трубами выпуклостей на фасаде делайте при помощи колен трубы, муфт трубы
и ровно отрезанных частей трубы согласно Рис.10.,
Рис.11.
После монтажа крюков водосточная труба фиксируется хомутами трубы. |
 |
 |

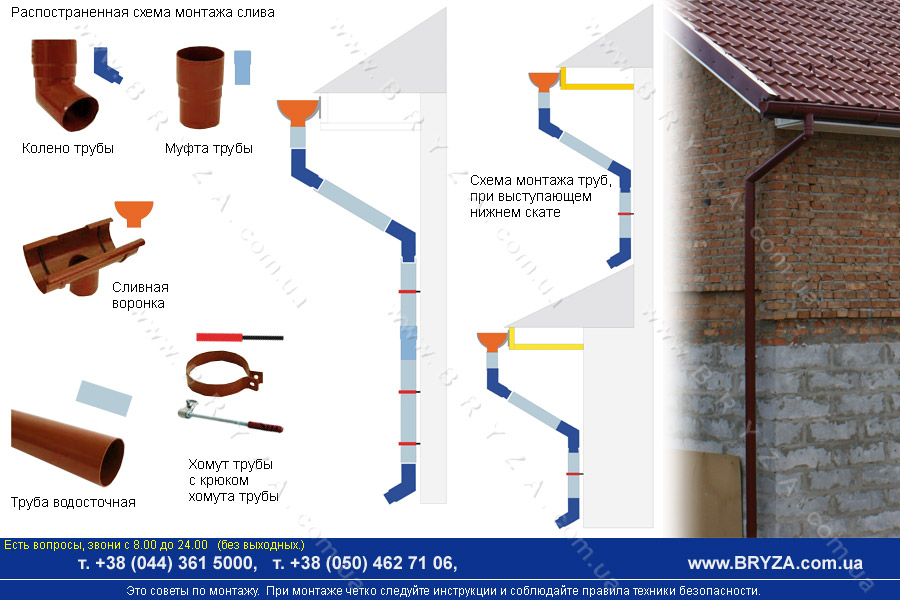

| Трубы между
собой по вертикале стыкуются муфтами трубы. На Рис.12.
показана самая распостранения схема монттажа узла водостаока, где водосточный
желоб стыкуется с водосточной трубой при помощи колен трубы.Между ежду собой
по вертикале водосточные трубы стыкуются муфтами трубы
BRYZA (БРИЗА). |
 |
Если вам необходимо
свести две водосточные трубы в одну, используйте тройник трубы.
На концах трубы обычно ставится колено трубы, либо труба заводится в дренажную
систему. |
Есть
еще несколько вариантов монтажа "КРОБОЧКИ", спецпланок и водосточной
системыBRYZA
(БРИЗА),
(например, когда не используется лобовая доска, но в этом случае металлические
держатели желоба ставятся на стропила, перед монтажом кровли).
Про другие варианты монтажа, вы можете узнать у наших специалистов. |
